一站式玻璃制品定制實(shí)力廠家
安防玻璃、光學(xué)玻璃、鋼化玻璃
如今隨著廠家生產(chǎn)技術(shù)不斷發(fā)展，玻璃也有了各種新的種類，擁有更多更強(qiáng)的功能，逐漸取代普通玻璃。舉例來說，原本只能透光擋風(fēng)的普通玻璃窗，使用夾膠玻璃后就具備了降噪隔熱的功能，更加方便實(shí)用。我們將在下文簡單介紹鋼化玻璃發(fā)生自爆的原因，讓大家了解它的特點(diǎn)。
鋼化玻璃為何會自爆

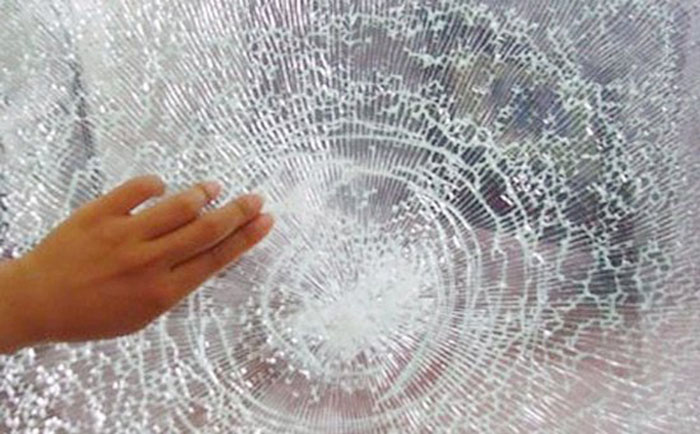

鋼化玻璃內(nèi)部的硫化鎳膨脹是導(dǎo)致鋼化玻璃自爆的主要原因。玻璃經(jīng)鋼化處理后，表面層形成壓應(yīng)力。內(nèi)部板芯層呈張應(yīng)力,壓應(yīng)力和張應(yīng)力共同構(gòu)成一個平衡體.玻璃本身是一種脆性材料，耐壓但不耐拉,所以玻璃的大部分破碎是張應(yīng)力引發(fā)的。
鋼化玻璃中硫化鎳晶體發(fā)生相變時，其體積膨脹，處于玻璃板芯張應(yīng)力層的硫化鎳膨脹使鋼化玻璃內(nèi)部產(chǎn)生更大的張應(yīng)力，當(dāng)張應(yīng)力超過玻璃自身所能承受的極限時，就會導(dǎo)致鋼化玻璃自爆。國外研究證明：玻璃主料石英砂或砂巖帶入鎳，燃料及輔料帶入硫，在1400℃~1500℃高溫熔窯燃燒熔化形成硫化鎳。當(dāng)溫度超過1000℃時，硫化鎳以液滴形式隨機(jī)分布于熔融玻璃液中。當(dāng)溫度降至797℃時，這些小液滴結(jié)晶固化，硫化鎳處于高溫態(tài)的α-NiS晶相(六方晶體)。當(dāng)溫度繼續(xù)降至379℃時，發(fā)生晶相轉(zhuǎn)變成為低溫狀態(tài)的β-NiS(三方晶系)，同時伴隨著2.38%的體積膨脹。這個轉(zhuǎn)變過程的快慢，既取決于硫化鎳顆粒中不同組成物(包括Ni7S6、NiS、NiS1.01)的百分比含量，還取決于其周圍溫度的高低。如果硫化鎳相變沒有轉(zhuǎn)換完全，則即使在自然存放及正常使用的溫度條件下，這一過程仍然繼續(xù),只是速度很低而已。
當(dāng)玻璃鋼化加熱時，玻璃內(nèi)部板芯溫度約620℃，所有的硫化鎳都處于高溫態(tài)的α-NiS相。隨后，玻璃進(jìn)入風(fēng)柵急冷，玻璃中的硫化鎳在379℃發(fā)生相變。與浮法退火窯不同的是，鋼化急冷時間很短，來不及轉(zhuǎn)變成低溫態(tài)β-NiS而以高溫態(tài)硫化鎳α相被“凍結(jié)”在玻璃中?？焖偌崩涫共ＡУ靡凿摶?，形成外壓內(nèi)張的應(yīng)力統(tǒng)一平衡體。在已經(jīng)鋼化了的玻璃中硫化鎳相變低速持續(xù)地進(jìn)行著，體積不斷膨脹擴(kuò)張，對其周圍玻璃的作用力隨之增大。鋼化玻璃板芯本身就是張應(yīng)力層，位于張應(yīng)力層內(nèi)的硫化鎳發(fā)生相變時體積膨脹也形成張應(yīng)力，這兩種張應(yīng)力疊加在一起,足以引發(fā)鋼化玻璃的破裂即自爆。
簡單的說，鎳元素在高溫狀態(tài)下非常的小，但在常溫狀態(tài)下，又會變大，鋼化玻璃在加熱過程中鎳元素會變小，但在急速冷卻時并沒有來及變回到常溫狀態(tài)時的體型，所以鋼化玻璃會自爆，國家規(guī)定,鋼化玻璃的自爆率為3‰。
